Ирганайская ГЭС, республика Дагестан

Задачи обследования:

     Поиск пустот за обделкой деривационного тоннеля, определение материала,  заполняющего пустоты с оценкой его физико-механических характеристик.

Методы обследования:

• Визуальное исследование бетонной поверхности обделки с фотографированием и описанием дефектов.
• Анализ исполнительной документации по возведению постоянной монолитной железобетонной обделки.
• Обмерные работы для привязки найденных заобделочных пустот к существующей пикетажной разметке.
• Определение прочностных свойств бетона обделки склерометрическим методом.
• Виброакустические исследования заобделочного пространства.
• Сейсмоакустические исследования заобделочного пространства.
• Георадиолокационные исследования заобделочного пространства.
• Определение раскладки арматурного каркаса с целью оптимизации процесса бурения.
• Контрольное бурение отверстий разного диаметра с последующей их заделкой ремонтными составами.
• Отбор кернов бетона из обделки тоннеля для изготовления образцов.
• Испытание образцов бетона на прессе для определения предела прочности при сжатии.
• Эндоскопическое исследование заобделочного пространства.

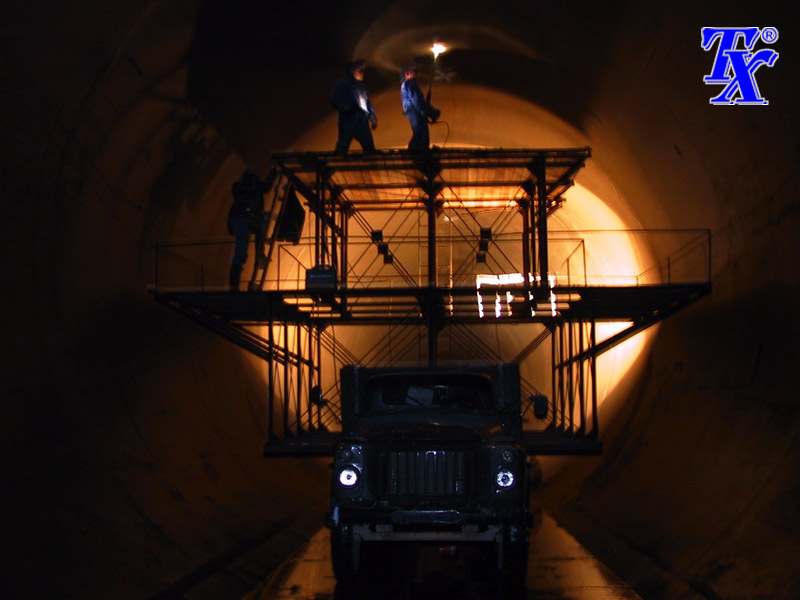

• Фотофиксация процесса обследования, дефектов конструкции и заобделочного пространства на цифровую и аналоговую фотокамеры.
• Статистическая обработка полученных данных, анализ и обощение полученных результатов.

Результат работ:

• Составлены карты заобделочных пустот, позволяющие оптимизировать тампонажные работы.
• Выявлены участки нарушения контакта лотковых блоков со скальным основанием.
